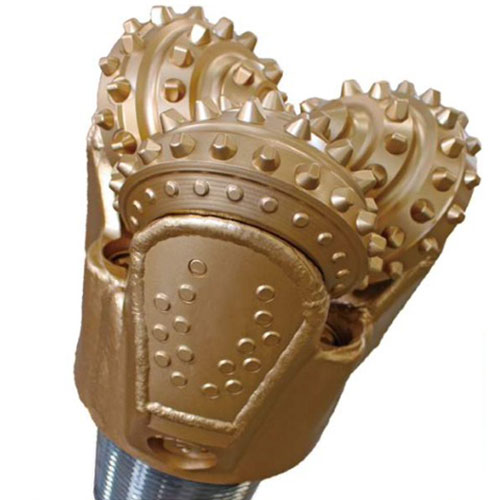

Broca Tricónica

Es una herramienta de perforación rotativa diseñada para penetrar formaciones geológicas duras, compuesta por tres conos giratorios (tricónos), montados sobre rodamientos, cada uno equipado con dientes o insertos de carburo de tungsteno. Mientras la broca rota, los tricónos giran independientemente, triturando, cortando o moliendo la formación geológica, es utilizada principalmente en perforación de pozos de agua, petróleo, gas y minería. Es reconocida por su eficiencia, durabilidad y capacidad de adaptación a diferentes tipos de terreno.

Componentes principales:

1. Cuerpo de la broca: de acero de alta resistencia.
2. Tres conos giratorios: pueden tener:

• Dientes cortantes (Steel Tooth) para formaciones blandas.
• Botones de carburo (Tungsten Carbide Insert – TCI) para terrenos duros y

1. Rodamientos: abiertos o cerrados, dependiendo del modelo.
2. Circulación de lodo: canales que permiten la salida del fluido para enfriar, limpiar y extraer detritos del pozo.

Ventajas de la broca tricónica:

• Versatilidad: adecuada para formaciones blandas, medias y duras.
• Durabilidad: especialmente los modelos con insertos TCI.
• Estabilidad de perforación: reduce vibraciones y mejora la rectitud del pozo.
• Buena capacidad de limpieza: con circulación de lodo adecuada.

Aplicaciones comunes:

• Perforación de pozos de agua.
• Exploración petrolera y de gas natural.
• Geotecnia y estudios del subsuelo.
• Perforación minera.

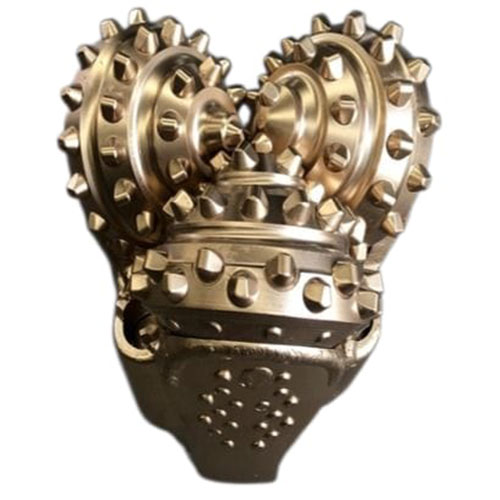

Broca tricono bit

Es un tipo de broca de perforación rotativa ampliamente utilizada en la industria del petróleo, gas y pozos de agua.

Especificaciones principales

• Diámetro: 8 1/2 – 17 ½ pulgadas (aproximadamente 215.9 mm)
• Tipo: Tricono
• IADC 537

El IADC (International Association of Drilling Contractors) clasifica brocas en función de su uso y diseño:

• Primer dígito (5): Formaciones medianamente duras a duras.
• Segundo dígito (3): Dureza de la formación específica (duras con algo de abrasividad)
• Tercer dígito (7):

Aplicaciones

• Calizas compactas y areniscas duras

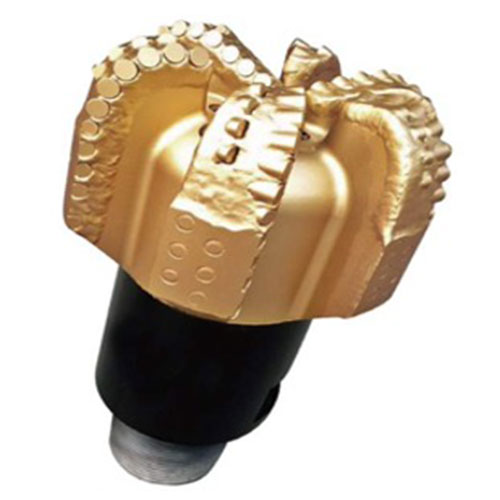

PDC bit

Una PDC bit (Polycrystalline Diamond Compact bit) es un tipo de broca de perforación sin partes móviles, diseñada para ofrecer alta velocidad de penetración y durabilidad en formaciones blandas a medianamente duras. Es ampliamente usada en la industria del petróleo, gas, geotermia y perforación de pozos de agua.

Características principales de una broca PDC

Tipo de corte: medidas de 2″ a 36″ SCH 40 a SCH 160 en un material de corte sintético en carburo de Tungsteno en un tamaño de 3” hasta más de 26”.

Ventajas frente a brocas tricono

• Sin partes móviles → menos mantenimiento
• Mayor ROP (velocidad de perforación)
• Mejor durabilidad en formaciones blandas y homogéneas
• Menor vibración

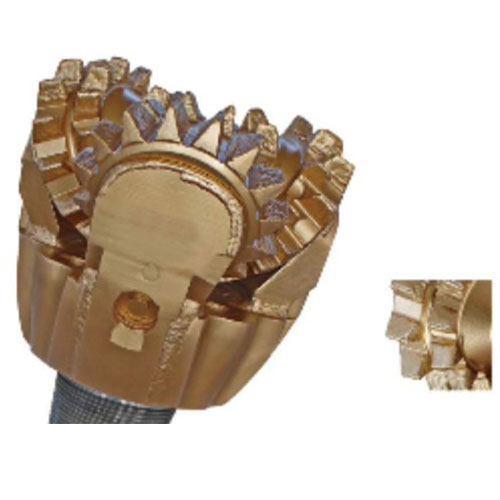

Brocas De Dientes De Acero – Iadc 137

Esta clasificación corresponde a una broca tricono de dientes de acero (Steel Tooth) diseñada para perforar formaciones blandas, con ciertas características reforzadas.

• Primer digito (1) = Broca de dientes de acero para formaciones blandas.
• Segundo digito (3)= Diseñada para formaciones más duras dentro de ese rango blando, como:
  • Arcillas levemente consolidada
  • Areniscas blandas a medianas
• Tercer digito (7) = Broca con características especiales, como:
  • Dientes largos tratados térmicamente que remueven el material eficientemente.
